抗沖擊波密閉門

一、產品用途　　
　　井下爆破材料庫抗沖擊波密閉門用于井下爆炸材料庫和爆炸材料發放硐室，起隔離作用阻止爆炸沖擊波及爆炸產生的火焰、有毒氣體向外部巷道擴散，由總回風道排出?！　?br style="margin: 0px; padding: 0px; line-height: 0px; height: 0px;" /> 二、型號、規格、技術參數　　

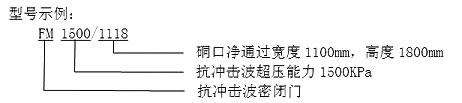

　　井下爆破材料庫抗沖擊波密閉門產品按硐口尺寸有1100×1800一個規格，按承壓不同有2個規格，見下表：

三、產品說明　　
　　本抗沖擊波密閉門為煤炭工業部徐州礦務局設計處設計，產品質量標準和檢測標準嚴格執行Q/WMS-3012-2006《抗沖擊波密閉門》?！　?br style="margin: 0px; padding: 0px; line-height: 0px; height: 0px;" /> 四、產品主要結構　　
　　本抗沖擊波密閉門由門框、門扇、鉸頁、閉鎖裝置等部件組成?！　?br style="margin: 0px; padding: 0px; line-height: 0px; height: 0px;" /> 　　1、門框為不等邊角鋼組焊框架構件；　　
　　2、門扇為弧形殼板、井字筋板、槽鋼圈梁組焊而成；　　
　　3、下鉸頁采用單向推力球軸承支撐；　　　
　　4、閉鎖裝置為閉鎖軸、手柄轉動式；　　
　　5、密封方式采用“9”字形截面橡膠條密封。
五、技術要求
　　1、本門開啟應向庫內，本設計采用向右側開啟方向，若需要向左側開啟，則應以門扇中心線為軸，對稱變動各零件位置。
　　2、本件抗沖擊波活門，抗沖擊波超壓能力為2500Kpa,通風活門組分為三組，總通風量為600m3/h，每組通風量為2000m3/h,風速均按8m/s進行設計的。使用時可根據井下爆破材料庫需要分量和總回風道負壓值，確定通風活門組數，并可調節每組活門懸板的張啟角度進行微調，以滿足最佳通風量。
　　3、懸板關閉時應與底板上的緩沖石棉墊緊密貼合，懸板開啟時應與限位座之擋板貼合，懸板可繞鉸頁軸轉動。以確保轉動靈活，應定期加潤滑油。
　　4、門扇頁板安裝，應保證上、下鉸頁孔同心，中心平行于門扇內表面中心線。
　　5、門框與墻峒為一整體，澆灌混凝土前，應將鉸頁的固定角鋼檢查，校正，固定牢靠，保證上、下鉸頁孔中心在同一鉛垂線上，不同心度允許差為2mm。
　　6、門扇安裝后與門框平面應平貼合、并成鉛垂面，局部門隙在3mm以?xún)取?br style="margin: 0px; padding: 0px; line-height: 0px; height: 0px;" /> 　　7、閉鎖、鉸頁的活動部位應經常注入油脂，各部件至少每年維修保養一次。
　　8、外露金屬表面應涂紅丹防銹漆二遍，桔紅色面漆二遍，轉動部位涂黃油或加注黃油，并在間扇外表面標出把手開關方向。
　　9、為吊裝門扇，門峒頂棚應相應預埋吊環一個。
　　10、門框部件應在巷道施工中預埋好。
　　11、密封條與門扇連接，先用萬能膠粘合，然后用螺栓固定。
　　12、密封條應經常涂滑石粉，防止老化。
　　13、安裝使用后，至少半年保養檢修一次。
